Mengirim SMS dengan Arduino menggunakan SIM900A

Arduino akan diprogram untuk mengiriman sebuah pesan tertentu ke nomer yang telah ditentukan dengan menggunakan SMS. Modul GSM yang dipakai adalah SIM900A. Proses inisial dan proses pengiriman pesan akan ditampilkan pada LCD 20x4 dengan koneksi I2C.

Kebutuhan Hardware

Modem SMS Getway (SIM900A)
PC / Laptop dengan Arduino IDE
Modul Serial RS232
Modul LCD 2x16 atau 20x4 (dengan koneksi i2c)
Modul Arduino UNO
Power supply +5Volt

SIM900A | Source

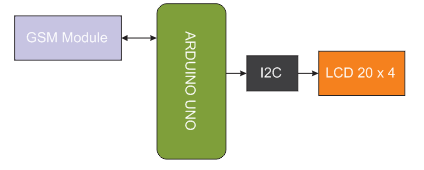

Diagram Blok

Schematic

Arduino - LCD 20x4

Selengkapnya tentang koneksi I2C --> Project V - 14

Arduino - SIM900A

Source Code

*/
#include <GPRS_Shield_Arduino.h>
#include <SoftwareSerial.h>
//#include <Wire.h>

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F, 20, 4);

#define PIN_TX 9
#define PIN_RX 8
#define BAUDRATE 9600
#define PHONE_NUMBER "085640207374"
#define MESSAGE "hello,world"

GPRS gprsTest(PIN_TX, PIN_RX, BAUDRATE); //RX,TX,BaudRate

void setup() {
lcd.begin();
delay(6000);
lcd.setCursor(0, 0);
lcd.print("Initialization.....");
while (!gprsTest.init()) {
delay(1000);
lcd.setCursor(0, 1);
lcd.print(" init error ");
}
lcd.setCursor(0, 1);
lcd.print("Gprs init success");
lcd.setCursor(0, 2);
lcd.print("Sending a message ...");
gprsTest.sendSMS(PHONE_NUMBER, MESSAGE); //define phone number and text
delay(3000);
lcd.setCursor(0, 3);
lcd.print(" DONE ");
}

void loop() {
//nothing to do
}

Cara Kerja Alat

1. Koneksikan antara sistem Arduino dengan peripheral lain seperti pada rangkaian (skematik).
2. Pasang power supply (adaptor 5 V) dan hidupkan (colokkan ke sumber PLN 220V) sehingga
lampu LED indikator nyala, LCD juga nyala.
3. Ketika pertama kali dihidupkan.
